Jaotustrafo

Miks valida meid

Kvaliteetsed tooted

Pakume kvaliteetseid jõuülekande- ja transformatsiooniseadmeid, mis vastavad rahvusvahelistele standarditele ja kliendi spetsifikatsioonidele.

Kuluefektiivne

Meie tooted on konkurentsivõimelise hinnaga. Kasutame tõhusat tootmisprotsessi, mis vähendab tootmiskulusid ja tõstab kliendi väärtust.

Professionaalne meeskond

Meie inseneride, tehnikute ja müügipersonali meeskonnal on üle kümne aasta kogemusi jõuülekande- ja transformatsiooniseadmete valmistamisel ja tarnimisel.

Kliendikeskne

Seame esikohale klientide rahulolu. Teeme oma klientidega tihedat koostööd, et mõista nende nõudeid ja pakkuda nende vajadustele vastavaid kohandatud lahendusi.

Mis on jaotustrafo?

Jaotustrafo on elektriseade, mida kasutatakse kõrgepinge elektrienergia muundamiseks madalamaks pingeks, nii et seda saab jagada kodudesse, ettevõtetesse ja muudesse seadetesse. Need trafod vastutavad pingetaseme vähendamise ja voolutaseme suurendamise eest, et võimaldada ülekandesüsteemist lõppkasutajatele energia ohutut ja tõhusat tarnimist. Jaotustrafosid saab paigaldada postidele, maa-alustesse võlvidesse või betoonalustele paigaldatud metallkestadesse. Need on elektrivõrgu olulised komponendid, mis võimaldavad elektrit jaotada erinevate ahelate ja toite kaudu, et jõuda erinevatesse piirkondadesse ja kasutajateni.

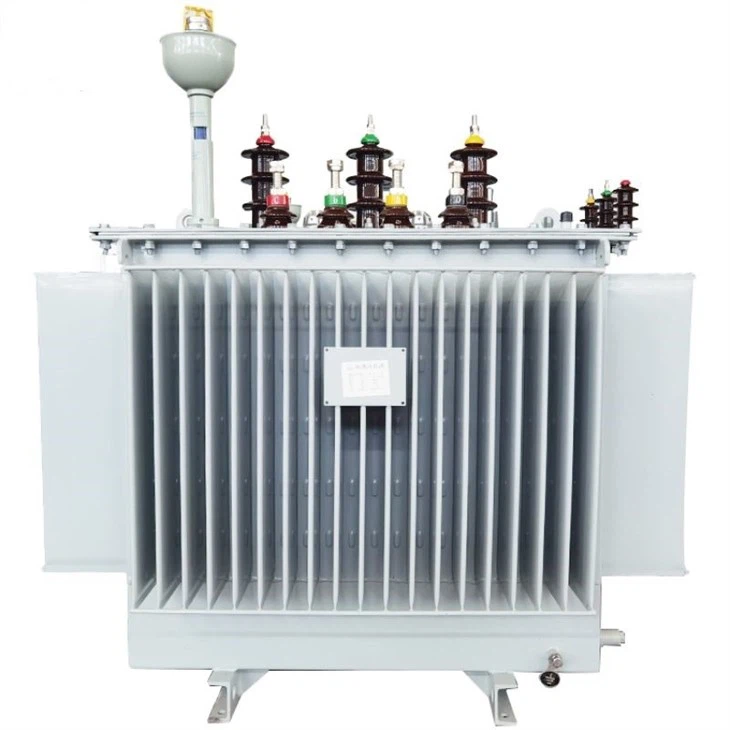

11 KV jaotustrafo

Tehnilised andmed:. Esmane pinge nimiväärtus: 10kv. Teisene pinge nimiväärtus: 0,4 kv. HV TAP

Lisa päringule

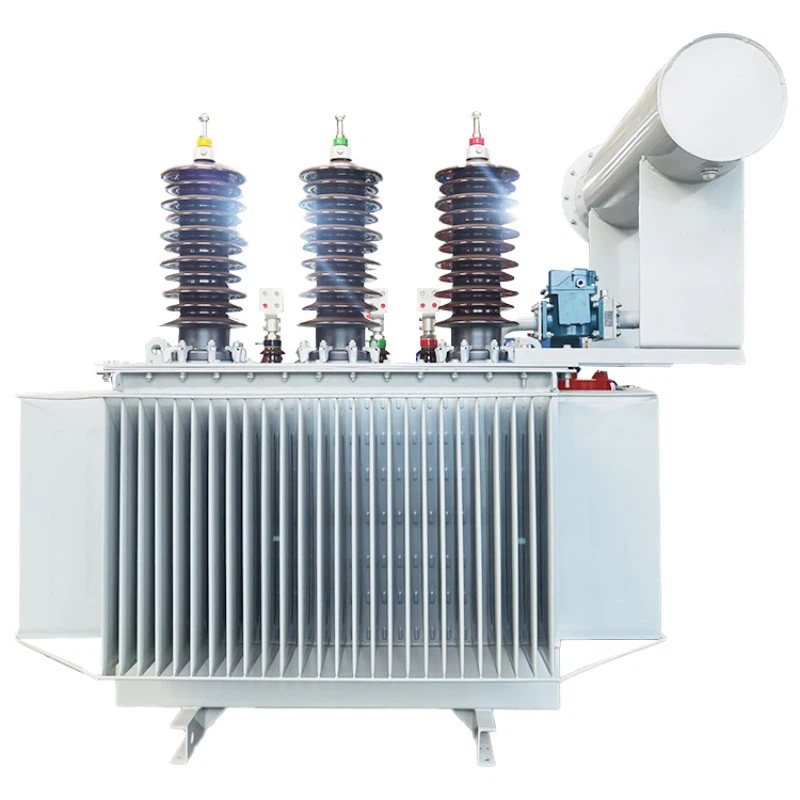

22 KV jaotustrafo

Tehnilised andmed:. Esmane pinge nimiväärtus: 22 KV. Teisene pinge nimiväärtus: 0,4 KV. Kõrgsurve

Lisa päringule
33 KV jaotustrafo

Tehnilised andmed:. Esmane pinge nimiväärtus: 35-38,5 KV. Teisene pinge nimiväärtus: 3.{1}}.5 KV.

Lisa päringule

Toote kategooria

Uusimad tooted

Võtke meiega ühendust

Tel: +86-513-88786282
Faks: +86-513-88837088
E -post: Ryancustomerinquiry@redq.cc
Lisa: Nr.229, Huanghai Lääs Tee, Haian Linn, Jiangsu Provints, Hiina.

Jaotustrafo eelised

Tõhus energiaülekanne:Jaotustrafod on väga tõhusad elektrienergia ülekandmisel erinevatel pingetasemetel minimaalse kaoga.

Kuluefektiivne:Need trafod on kulutõhusad ja vajavad vähe hooldust, mistõttu need sobivad kasutamiseks äri- ja elamupiirkondades.

Ohutu:Jaotustrafod on konstrueeritud nii, et need oleksid ohutud, kuna neil on korralikud isolatsiooni- ja maandussüsteemid, mis hoiavad ära elektriohu.

Lihtne paigaldada:Neid on suhteliselt lihtne paigaldada, mis säästab paigaldamisel aega ja raha.

Lihtne kasutada:Neid trafosid on lihtne kasutada ja neid juhitakse mõne seadistuse abil, mis muudab operaatorite jaoks nende toimimise jälgimise ja juhtimise lihtsamaks.

Tagab pideva elektrivarustuse:Jaotustrafod tagavad lõppkasutajatele pideva elektrivarustuse.

Usaldusväärne:Jaotustrafod on töökindlad ja pika elueaga, mistõttu on need ideaalsed kasutamiseks erinevates rakendustes.

Kohaldatav erinevates sektorites

Need leiavad rakendust erinevates sektorites, sealhulgas kaubandus-, elamu-, tööstus- ja maapiirkondade elektrifitseerimisel.

Toiteallikas ei esine katkestusi

See tagab, et toiteallikas ei esine katkestusi, mis võivad olla kriitilised piirkondades, kus on vaja katkematut toiteallikat.

Süsiniku jalajälje vähendamine

Need trafod on väga tõhusad ja vähendavad süsiniku jalajälge, minimeerides energiakadu, aidates seeläbi kaasa keskkonnakaitsele.

Jaotustrafode tüübid

Üksik faas

Ühefaasiline trafo töötab ühefaasilise toiteallikaga ja sisaldab ühte mähist primaar- ja sekundaarküljel. Neid kasutatakse peamiselt ühefaasilistes elektrivõrkudes.

Kolm faasi

3-Faastrafo töötab kolmefaasilise toiteallikaga ja nii primaar- kui ka sekundaarmähisel on kolm mähiste komplekti. See on kallim meetod ja seda kasutatakse kõrgepingevõrgus.

Padja külge kinnitatud

Mõistest "padikinnitusega trafo" on saanud üldine väljend madala kVA maapinnale paigaldatud trafo kohta, millel on kaitse ja isegi lülitusvõimalused. Need trafod on ühendatud maa-aluste jaotusliinidega.

Vardale paigaldatud

Mastile paigaldatud trafod on paigaldatud õhukaablite kõrgusele toitepostile. Neid trafosid kasutatakse laialdaselt maapiirkondades, vahemikus 16 kVA kuni 100 kVA. Need on väikese suurusega ja hõlpsasti paigaldatavad ühepooluselistele konstruktsioonidele.

Jaotustrafode roll elektrijaotuses

Jaotustrafod on elektrijaotussüsteemide kõige olulisem osa, kuna need edastavad tõhusalt elektrienergiat erinevate pingetasemete vahel. Spetsiaalsest elektriterasest (külmvaltsitud teraorienteeritud) valmistatud südamik võimaldab magnetvoo sujuvat liikumist. Mähised, mis koosnevad isoleeritud vask- või alumiiniumjuhtmetest, hõlbustavad pinge muundamist.

Isolatsioonimaterjalid tagavad elektriohutuse, vältides lühiseid ja isoleerides mähised südamikust. Need keerukad komponendid mängivad pinge reguleerimises ja jõuülekandes üliolulist rolli, muutes need ülioluliseks usaldusväärsete ja ohutute elektrijaotusvõrkude jaoks kogu maailmas.

Trafod on elektrivoolu tasakaalustamisel ja juhtimisel olulised, tagades erinevate tööstusharude ja kodumajapidamiste järjepideva toiteallika. Ilma nendeta oleks elektrienergia tõhus jaotamine eri võrkude vahel keeruline, takistades ühiskondade ja majanduste kaasaegset toimimist.

Jaotustrafo kaod

Trafo kaod ilmnevad kogu trafo toiteloleku ajal. Vool liigub trafo mähises ja südamikus olev vahelduv magnetväli aitab kaasa enamikule trafo kadudele. Kahju võib jagada kahte kategooriasse.

Koormuskadusid puuduvad

Trafo tühikoormuse kadu nimetatakse sageli südamikukaoks või rauakaoks. Trafo tühikoormuskaod on peamiselt põhjustatud südamiku terasest. Siiski moodustavad tühikäigukaod pöörisvoolust, hüstereesist, hajuvpöörisvoolust ja dielektrikakadudest põhjustatud kombineeritud kaod

Koormuskao suurus on seotud teguritega. Nende hulka kuuluvad trafo võimsus, magnetahela struktuur, räniterasest lehe kvaliteet ja need sõltuvad raudsüdamiku materjali kadudest. Kui toiteallika pinge on konstantne, jääb tühikäigukao suurus samaks.

Koormuskaod

Südamikus tekkivaid kadusid nimetatakse tühikäigukadudeks, poolidega seotud kadusid aga koormuskadudeks. Koormuskadusid nimetatakse mõnikord vasekadudeks. Vase kadude mõistet kasutatakse olenemata sellest, kas mähised on valmistatud vasest või muust juhist (tavaliselt alumiiniumist). Need kaod koosnevad soojuskadudest ja I²R (voolu ruudu ja takistuse) kadudest. See kadu tuleneb primaar- ja sekundaarmähise takistusest ning on otseselt võrdeline koormusega, nii et kui see suureneb, suurenevad kaod.

Jaotustrafo valiku juhend

Kontrollige koormuse omadusi

Trafo nimiväärtuse teadmiseks on jaotustrafode ostmisel alati oluline kontrollida koormusomadusi. Jaotustrafo koormusomadused hõlmavad koormuse tüüpi ja pinge kõikumist. Koormuse tüübist rääkides võib see olla katkendlik koormus või pidev koormus.

Kontrollige pinge suhet

Jaotustrafo pingesuhe sõltub koormuse omadustest ja rakendustest. Jaotustrafo pingesuhe arvutatakse primaar- ja sekundaarpinge või kõrgepinge ja madalpinge suhte alusel. Jaotustrafo suurus sõltub ka pingesuhtest. Mida suurem on pingesuhe, seda suurem on jaotustrafo suurus primaarmähise keerdude arvu suurenemise tõttu.

Mõelge faasikonfiguratsioonile

Mõned rakendused nõuavad ühefaasilist konfigureerimist. Mõned rakendused nõuavad kolmefaasilist konfiguratsiooni, eriti tööstuslikud rakendused. Faasikonfiguratsioon aitab määrata primaarmähise faase ja sekundaarmähise faase. Ühefaasilise konfiguratsiooniga jaotustrafosid kasutatakse enamasti ainult elamutes. Jaotustrafo faasikonfiguratsioon on soovitatav valida vastavalt rakendustele.

Kontrollige tõhusust

Jaotustrafode valimisel tuleb pöörata tähelepanu efektiivsusele. Tõhus trafo aitab pinget õigel viisil teisendades vähendada võimsuskadusid. See mitte ainult ei aita säästa energiat, vaid aitab ka kulusid kokku hoida. Trafo töötab tõhusalt ainult siis, kui selles kasutatavad osad ja komponendid on optimaalse kvaliteediga. Seetõttu on soovitatav osta ka jaotustrafode tipptootjatelt.

Jaotustrafo hoolduse tähtsus

Jaotustrafod mängivad elektrisüsteemides keskset rolli, hõlbustades elektrienergia tõhusat ülekandmist ühelt pingetasemelt teisele. Neid võib leida elektrijaamadest, alajaamadest ja isegi erinevatest elektriseadmetest, mida me igapäevaselt kasutame. Nende laialdase kasutuse tõttu on trafode töökindluse ja ohutuse tagamiseks hädavajalik hooldada.

Perioodilised ülevaatused ja rutiinne hooldus on trafode jaoks hädavajalikud, kuna need aitavad avastada ja lahendada võimalikke probleeme enne nende eskaleerumist, pikendades seeläbi nende kriitiliste komponentide tööiga. Regulaarset hooldust tehes saavad trafod töötada ohutus ja usaldusväärses seisukorras, minimeerides kulukate seisakute ja seadmete rikke riski.

Jaotustrafo hooldus

Kontrollige trafo temperatuuri

Kontrollige termomeetrist, kas trafo ülemine õlitemperatuur on normaalne või lähedane või üle maksimaalse lubatud piiri. Kui klaastermomeetri ja rõhutermomeetri näidatava temperatuuri vahel on märkimisväärne kõrvalekalle, tuleb välja selgitada, kas mõõtja pole täpne või õlitemperatuur on ebanormaalne.

Õlitaseme kontroll

Kontrollige, kas trafoõli hoiukapi temperatuur on normaalne ja kas on vale õlitase ja õlilekke nähtus, kas kõrgepinge puksi õlitase ja õli värvus on normaalne ning kas puksil on õlilekke nähtus. välja põhjus, kui õlitaseme näit ei ole normaalne. Samuti on vaja pöörata tähelepanu õlitaseme indikaatori teele ja tagada, et sissepääsu juures ei oleks kogunemist.

Kontrollige heli

Kontrollige, kas trafo elektromagnetilise heli ja eelmise heli vahel on ebanormaalne võrdlus. Töötajad on tavaliselt trafo tavalise müraga harjunud ja kui on ebanormaalne heli, leiavad nad selle kergesti üles.

Kontrollige trafo ülemise kaane isolatsiooni

Kontrollige, kas ümbrise ja väljatõmbe elektrijuhtivuse isolaatori tugipind on puhas, kas esineb rebenemist või elektrilahendust või muid defekte.

Kontrollige, kas juhti juhtival poltliigendil pole ülekuumenemist

Kontrollige visuaalse temperatuuri vahalehe ja värvimuutuse muutust või mõõtke seda otse infrapuna termomeetriga paindlikult. Kui kaabli klemmikarp on olemas, tuleks kontrollida ka kaablipea õlileket.

Jaotustrafo erikatsed

Heli testimine

Trafo tekitatavat heli mõjutavad südamiku geomeetria, voo tihedus, paagi konstruktsioon ja kõigi trafo komponentide komplekteerimise kvaliteet. Helitestid tehakse tühikäigutingimustes 100% ja 110% nimipingega töötava seadmega.

Temperatuuri testid

Südamiku ja mähise kaod on peamised kütteallikad trafos. Meie trafode keskmine mähise temperatuur ei ületa ümbritseva õhu temperatuuri mitte rohkem kui 65 C, kui neid kasutatakse nimipinge ja -koormuse tingimustes. Temperatuurikatse tehakse selleks, et määrata trafo soojuskarakteristikud ja veenduda, et need jäävad projekteerimispiiridesse.

Tegurid, mida jaotustrafo valimisel arvesse võtta

01/

Võimsusnõuded

Üks peamisi tegureid, mida jaotustrafo valimisel arvestada, on teie rakenduse võimsusnõuded. See hõlmab vajalikke pinge- ja voolutasemeid ning vahelduvvoolu toiteallika sagedust. Trafod on loodud vahelduvvoolu muundamiseks ühelt pingetasemelt teisele ning õige, sobiva võimsusega trafo valimine on oluline, et tagada teie seadmete õige töö.

02/

Tõhusus

Tõhusus on veel üks oluline tegur, mida trafo valimisel arvestada. Tõhusam trafo muundab suurema osa sisendvõimsusest soovitud väljundvõimsuseks, mille tulemuseks on vähem energiaraiskamist ja väiksemad tegevuskulud. Trafo efektiivsust võivad mõjutada sellised tegurid nagu südamiku materjalide kvaliteet, mähiste konstruktsioon ja kasutatud jahutuse tüüp.

03/

Koormusomadused

Teie rakenduse koormusomadused mõjutavad ka trafo valikut. See hõlmab koormuse tüüpi (induktiivne, mahtuvuslik või takistus), harmooniliste taset ja koormuse üldist võimsustegurit. Erinevat tüüpi koormused nõuavad erinevat tüüpi trafosid ja vale trafo valimine võib põhjustada efektiivsuse vähenemise, kuumuse suurenemise ja seadmete võimaliku kahjustamise.

04/

Keskkonnatingimused

Samuti on oluline arvestada keskkonnatingimustega, milles trafo töötab. Trafod võivad tekitada soojust ja ümbritseva keskkonna temperatuur võib mõjutada nende jõudlust. Lisaks võivad trafosid mõjutada niiskus, tolm ja muud keskkonnategurid. Trafod, mida kasutatakse karmides keskkondades, näiteks õues või tööstuslikes tingimustes, võivad vajada täiendavat kaitset või erikonstruktsioone, et tagada optimaalne jõudlus.

05/

Jaotustrafo tüüp

Jaotustrafosid on erinevat tüüpi, sealhulgas astmelised trafod, astmelised trafod, isolatsioonitrafod, autotransformaatorid ja palju muud. Igal trafotüübil on oma ainulaadsed omadused ja eelised ning õige trafotüübi valimine on teie seadmete õige töö tagamiseks hädavajalik.

06/

Suurus ja kaal

Trafo suurus ja kaal on samuti olulised tegurid, mida jaotustrafo valimisel arvestada. Trafo suurus sõltub võimsusest, mida see käsitseda vajab, ja trafo kaal sõltub kasutatud südamiku materjalide tüübist. Oluline on tagada, et teie valitud trafo oleks sobiva suurusega ja seda saab hõlpsasti teie rakendusse paigaldada.

Meie tehas

2007. aastal asutatud Jiangsu Ryan Electric Co., Ltd on uus kõrgtehnoloogiline ettevõte, mis on spetsialiseerunud elektriülekande- ja transformatsiooniseadmete tootmisele ning omab üle 20 seeriatoote, sealhulgas valuvaigust kuivtüüpi seeriatrafod (spetsifikatsioon: 10kV, 20kV, 35kV ja 110kV). ), õliga sukeldatud trafod (Spetsifikatsioon: 10kV, 20kV, 35kV, 66kV ja 110kV), plaadile paigaldatavad seeriatrafod (ANSI-padjale paigaldatav trafo ja IEC kokkupandav trafo) ning kõrge- ja madalpinge elektrilülitite juhtseadmete komplektid (KYN{ {15}}.5, KYN28-12, HXGN, MNS ja GGD).

Meie sertifikaat

KKK

K: Millised on jaotustrafo eelised?

V: Nende põhiülesanne on vähendada kõrgepinge elektrienergiat ülekandetasemetelt erinevate lõppkasutajate jaoks ohututele ja kasutatavatele tasemetele. Sisuliselt hoolitsevad nad selle eest, et võrgust saadav vool oleks meie kodude, ettevõtete ja tehaste jaoks täpselt õige.

K: Mis on trafode peamine eelis elektrijaotusele?

V: Trafod on elektrivoolu tasakaalustamisel ja juhtimisel põhilised, tagades erinevate tööstusharude ja kodumajapidamiste järjepideva toiteallika. Ilma nendeta oleks elektrienergia tõhus jaotamine eri võrkude vahel keeruline, takistades ühiskondade ja majanduste kaasaegset toimimist.

K: Milleks on jaotustrafod mõeldud?

V: Jaotustrafo on seda tüüpi trafo, mis teostab jaotusvõrgus viimase pingemuunduse. See teisendab ülekandeliinides kasutatava pinge kodumajapidamises ja kommertskasutuseks sobivaks, tavaliselt kuni 240 volti.

K: Mis on jaotustrafo kasulik eluiga?

V: Trafode eeldatav eluiga on 30 aastat, kuigi mõned Jaapanis on kasutusel olnud üle 50 aasta.

K: Milline trafo on tõhusam?

V: Mõned kõige tõhusamad trafod on need, mis kasutavad amorfset metallist südamikku. Seda seetõttu, et amorfsel metallil on palju väiksem hüstereesikadu kui traditsioonilistel räniterasest valmistatud trafo südamikel.

K: Kas jaotustrafol on hea pingeregulatsioon?

V: Jaotustrafo pingeregulatsioon on umbes 2,5%, mis loeb head pingeregulatsiooni. Jaotustrafo on trafo, mis tagab lõpliku pingemuunduse elektrienergia jaotussüsteemis.

K: Mis on jaotustrafo?

V: Jaotustrafo tagab elektrienergia jaotussüsteemis lõpliku pingemuunduse, alandades või tõstes jaotusliinides kasutatavat pinget tasemele, mida klient kasutab oma kodus, ettevõtetes ja ärihoonetes.

K: Mis vahe on jaotustrafol ja pingetrafol?

V: Jõutrafosid kasutatakse oluliselt kõrgema pingega ülekandevõrkudes, jaotustrafod aga madalama pingega jaotusvõrkudes. Turul saadaolevatel jõutrafodel on erinevad võimsused alates 400 kV, 200 kV, 66 kV ja 33 kV.

K: Mis vahe on jaotus- ja muundurtrafol?

V: Konvertertrafo konstruktsioon on selle rakenduse ja suure harmoonilise sisaldusega koormuste tõttu täiesti erinev võrreldes tavaliste jaotustrafodega. Väga oluline on teavitada oma trafo tarnijat trafo tõhusast kasutamisest.

K: Mis juhtub, kui jaotustrafo rikki läheb?

V: Jaotustrafode rikkeid võrreldakse rohkem jõutrafodega. Trafo rike toob kaasa trafo kadumise, parandamise või asendamise ning ka voolukadu, mis on tingitud tarbijatele mittetarnitavast voolust.

K: Miks on jaotustrafo oluline?

V: Nende roll on ülioluline pinge vähendamisel kõrgetelt ülekandetasemetelt madalamatele jaotustasemetele. Need trafod leiavad rakendust elamurajoonide, kaubanduskeskuste ja väikeste tööstusrajatiste elektrivarustuses.

K: Mis on jaotustrafo teine nimi?

V: Jaotusseadmel on veel üks termin, mis on teenindustrafo. See on instrument, mis varustab elektrivõrgus lõplikku pingemuundust, vähendades jaotusliinides kasutatavat väljundit kasutajate hinnangule.

K: Millised on jaotustrafo valiku kriteeriumid?

V: Soovitav on valida jaotustrafo faasikonfiguratsioon vastavalt rakendustele. Kontrolli efektiivsust – jaotustrafode valikul tuleb lähtuda efektiivsusest. Tõhus trafo aitab pinget õigel viisil teisendades vähendada võimsuskadusid.

K: Mida peame trafo valimisel arvestama?

V: Võttes arvesse selliseid tegureid nagu võimsusnõuded, efektiivsus, koormusomadused, keskkonnatingimused, trafo tüüp ning suurus ja kaal, saate trafo valikul teha teadliku otsuse.

K: Kuidas arvutate jaotustrafo kandevõimet?

V: P {{0}} VI/1000. Saadud näivvõimsus on kVA, mis tuleb jagada 0,8-ga. Kui tulemus on kümnendkohana, tuleb trafo võimsusega seotud nimivõimsuse arvutamiseks väärtused ümardada.

K: Mis on tavaliselt jaotustrafo pinge?

V: Turul saadaolevatel jõutrafodel on erinevad reitingud alates 400 kV, 200 kV, 66 kV ja 33 kV. Jaotustrafode pinged jäävad vahemikku 11 kV, 6,6 kV, 3,3 kV, 440 V ja 230 volti. Jõutrafod on elektritootmisjaamades ja ülekandealajaamades tavaline funktsioon.

K: Kuidas trafot säilitada?

V: Trafosid tuleb hoida kuivas kohas, kus ei toimu kiireid ega radikaalseid temperatuurimuutusi. Võimaluse korral tuleks trafo hoiustada selle alalises asukohas selleks ettevalmistatud vundamendil.

K: Kas trafod vajavad hooldust?

V: Kaasaegsed trafod on projekteeritud väiksemate tolerantside jaoks kui varasemad trafod. Seega on tõhus, regulaarne hooldus ja testimine veelgi olulisem töö jätkamiseks, kui traditsioonilisele "üledisainile" ei saa loota ebatavaliste tingimuste ületamiseks.

K: Kui tihti tuleks trafot hooldada?

V: Trafo hooldus pooleaastase intervalliga. Iga poole aasta tagant tuleb kontrollida trafoõli dielektrilist tugevust, veesisaldust, happesust, mudasisaldust, leekpunkti ja trafoõli eritakistust.

K: Millised on jaotustrafos levinumad vead?

V: Mõned elektrilised, mehaanilised ja termilised tegurid, mis põhjustavad trafode rikke, on valgustus- ja lülituspinged, siirde- või ülepingetingimused, juhtmete väljalülitumine, jahutussüsteemide rike, trafo töötamine mittelineaarsetel koormustel, kõrge ümbritseva õhu temperatuur.

Hiina ühe professionaalseima jaotustrafode tootjana ja tarnijana iseloomustavad meid kvaliteetsed tooted ja hea teenindus. Võite olla kindel, et ostate meie tehasest kohandatud jaotustrafo.
